Module giám sát an ninh Simplex 4090-9121 giám sát tối đa 5 công tắc cửa/cửa sổ, phân biệt 4 trạng thái Open/Normal/Abnormal/Short, tích hợp vào hệ báo cháy IDNet. Module có 2 chế độ Armed/Disarmed theo giờ hoạt động, tương thích 4100ES/4100U/4010ES, đạt UL 1076. KPS là nhà phân phối hệ thống báo cháy Simplex chính thức tại Việt Nam.

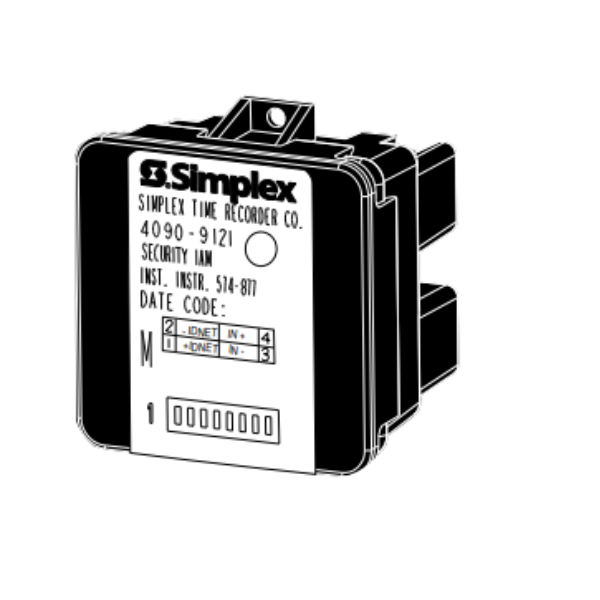

Module giám sát an ninh – địa chỉ (Addressable Security IAM) 4090-9121

Module 4090-9121 Security Monitor IAM là một thiết bị giao tiếp địa chỉ đơn lẻ (IAM) để giám sát các thiết bị bảo mật (security devices) như công tắc cửa/cửa sổ từ, công tắc khô (dry-contact) trong hệ thống báo cháy/ kiểm soát an ninh, dùng với tủ trung tâm báo cháy của Simplex/Autocall là 4100ES, 4100U và 4010ES qua đường truyền IDNet.

Nó cho phép module phân biệt các trạng thái của vùng giám sát (contact) như: Open (mở), Normal (bình thường), Abnormal (bất thường) và Short (ngắn mạch).

Tính năng chính

Dùng với các tủ báo cháy Simplex® 4100ES, 4100U, 4010ES (có giao tiếp IDNet™).
Truyền thông IDNet cung cấp cả dữ liệu và nguồn qua 1 đôi dây.
Giám sát mạch Class B cho các thiết bị tiếp điểm khô (dry contact) N.C. hoặc N.O.
Các trạng thái giám sát: Open (hở mạch), Normal (bình thường), Abnormal (bất thường), Short (ngắn mạch).
Điều kiện “Abnormal” xảy ra khi dòng giám sát thay đổi ±50%.
Khoảng cách từ IAM đến tiếp điểm giám sát: tối đa 152 m (500 ft).
Thiết kế kín, giảm bụi; gắn vừa hộp điện single gang.
LED nhấp nháy báo truyền thông, có thể lắp thêm mặt nạ (trim plate) để quan sát LED.
Được UL chứng nhận theo chuẩn UL 1076 (Security).

Nguyên lý hoạt động

IAM 4090-9121 giám sát tối đa 5 thiết bị (ví dụ: công tắc từ cửa sổ, cửa ra vào, thiết bị an ninh khác).
Chế độ Armed (kích hoạt) – thường trong giờ nghỉ: khi phát hiện ngắn mạch, hở mạch hoặc bất thường, tủ báo cháy nhận báo động ưu tiên 2 (Priority 2 Alarm).
Chế độ Disarmed (không kích hoạt) – thường trong giờ làm việc: các sự kiện bất thường được ghi nhận là sự kiện (event) hoặc trouble tùy cấu hình.

Thông số kỹ thuật

Thuộc tính	Giá trị
Chức năng	Giám sát thiết bị an ninh (công tắc cửa/cửa sổ từ, dry-contact) qua IDNet
4 trạng thái giám sát	Open (hở mạch), Normal (bình thường), Abnormal (dòng thay đổi ±50%), Short (ngắn mạch)
Chế độ hoạt động	Armed (giờ nghỉ — báo động Priority 2 khi bất thường); Disarmed (giờ làm việc — ghi nhận event/trouble)
Số tiếp điểm giám sát	Tối đa 5 tiếp điểm N.C. nối tiếp hoặc 5 tiếp điểm N.O. song song
Truyền thông	IDNet, 1 địa chỉ; tiêu thụ 2 unit load
Dung lượng kênh IDNet	Tối đa 32 module/kênh 64 điểm; 63 module/kênh 127 điểm; 125 module/kênh 250 điểm
Kết nối dây	Terminal vít, dây 18-14 AWG (0.82-2.08mm²); cần điện trở harness theo loại tiếp điểm
Khoảng cách dây	IAM↔thiết bị 152m; IAM↔tủ 762m; tổng dây (gồm T-Tap) 3048m
Kích thước	40×44×32mm
Vật liệu	Nhựa nhiệt dẻo đen
Nhiệt độ hoạt động	0°C đến +49°C (trong nhà)
Độ ẩm	≤93%RH @38°C
Tiêu chuẩn	UL 1076 (Security)
Tương thích tủ trung tâm	4100ES, 4100U, 4010ES

Phụ kiện

Model	Chức năng
4090-9806	Mặt nạ bán âm, cửa sổ LED
4090-9807	Hộp nổi (surface mount box)
4090-9810	Bracket gắn module vào hộp (cần khi dùng trim plate)
4081-9010 (1kΩ)	Điện trở harness cho tiếp điểm N.O. (nối tiếp)
4081-9015 (1.5kΩ)	Điện trở harness EOL cho tiếp điểm N.O.
4081-9014 (2.4kΩ)	Điện trở harness cho tiếp điểm N.C. (2 cái)

Liên hệ KPS để nhận báo giá module giám sát an ninh Simplex 4090-9121: gọi 0903 709 019 hoặc nhắn Zalo.

Câu hỏi thường gặp

Trạng thái "Abnormal" khác gì "Short" hay "Open"?

Abnormal xảy ra khi dòng điện giám sát thay đổi ±50% so với mức bình thường nhưng chưa đến mức ngắn mạch hoàn toàn hoặc hở mạch — đây là dấu hiệu cảnh báo sớm về vấn đề tiềm ẩn (như tiếp xúc kém) trước khi trở thành lỗi nghiêm trọng hơn.

Chế độ Armed/Disarmed hoạt động khác nhau như thế nào trong thực tế?

Ở chế độ Armed (thường ban đêm/ngoài giờ), phát hiện bất thường sẽ kích hoạt báo động ưu tiên cao ngay lập tức; ở chế độ Disarmed (giờ làm việc có người), cùng sự kiện đó chỉ được ghi nhận là thông tin theo dõi, tránh báo động không cần thiết khi nhân viên đang ra vào bình thường.

Vì sao 1 module có thể giám sát tối đa 5 thiết bị nhưng vẫn cần điện trở harness?

Điện trở harness giúp module phân biệt được sự kết hợp trạng thái của nhiều tiếp điểm mắc nối tiếp/song song trên cùng 1 mạch, từ đó suy ra chính xác trạng thái tổng thể (bao nhiêu cửa đang mở, có ngắn mạch ở đâu không) dù chỉ dùng 1 mạch giám sát duy nhất.

Module này có thể tích hợp giám sát an ninh vào hệ thống báo cháy đã có không?

Có, đây chính là mục đích thiết kế — cho phép tận dụng chung hạ tầng dây và tủ trung tâm báo cháy IDNet để đồng thời giám sát an ninh (cửa/cửa sổ), giúp tiết kiệm chi phí đầu tư hệ thống an ninh riêng biệt.
