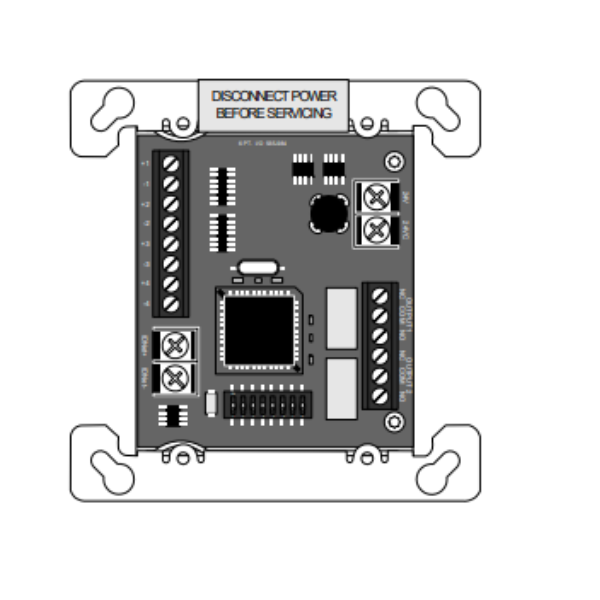

4090-9120 Six Point Module

4090-9120 Six Point Module

4090-9120 là một module địa chỉ đơn (Six Point Module) của hệ thống báo cháy Simplex, cho phép:

• 4 ngõ vào T-Sense (supervised inputs): giám sát tiếp điểm thường mở (NO), phân biệt 4 trạng thái:

  • Normal (mạch hở với điện trở EOL)

  • Open Circuit (mất EOL → Trouble)

  • Short (đóng tiếp điểm trực tiếp → ví dụ Damper Closed hoặc Fire Alarm)

  • Current Limited (đóng tiếp điểm qua điện trở hạn dòng → ví dụ Damper Open hoặc Supervisory)

• 2 ngõ ra Relay (Form C, SPDT): điều khiển thiết bị ngoại vi (ví dụ: quạt, damper, motor, van).

Chỉ chiếm 1 địa chỉ IDNet, nhưng thực tế cung cấp tới 6 điểm I/O (hiển thị thành các sub-point trên bảng điều khiển).

Tính năng nổi bật

• Kết hợp 6 điểm trong 1 module: tiết kiệm địa chỉ, dây dẫn và không gian.

• Ứng dụng điển hình:

  • Điều khiển quạt/damper và giám sát nhiều trạng thái phản hồi.

  • Giám sát tình trạng fire pump motor running, low fuel pressure, dual damper feedback.

• Cấu trúc nhỏ gọn:

  • Lắp vừa trong hộp điện chuẩn 4” (102 mm).

  • Có LED báo hiệu truyền thông.

  • Có tùy chọn mặt nạ để nhìn LED sau khi lắp đặt.

• Thông số Relay:

  • 2 A @ 30 VDC (resistive)

  • 0.5 A @ 120 VAC (resistive)

• Nguồn cấp: 24 VDC từ nguồn báo cháy liệt kê UL.

Thông số kỹ thuật

Điện

• Truyền thông: IDNet, 1 địa chỉ

• Nguồn cấp: 18 – 32 VDC (danh định 24 VDC)

• Dòng tiêu thụ: tối đa 30 mA @ 24 VDC (từ nguồn báo cháy được chứng nhận UL)

Phân bổ điểm

• 6 điểm trên mỗi mô-đun:

  • 4 điểm giám sát đầu vào T-Sense

  • 2 điểm đầu ra rơ-le

• Có thể khai báo tối đa 7 điểm công cộng (bao gồm báo lỗi)

Đầu vào

• Loại tiếp điểm: khô, thường mở (N.O.)

• Khoảng cách dây: tối đa 152 m (500 ft) cho mỗi kênh (chỉ trong nhà)

• Điện trở giám sát: yêu cầu 2 điện trở giám sát cho mỗi đầu vào T-Sense (tham khảo phụ kiện 4081-9003, 4081-9004, 4081-9005)

• Kết nối dây: cọc vít, dây AWG 18 – 14 (0,82 – 2,08 mm²)

Đầu ra (Relay)

• Loại tiếp điểm: Form C (SPDT)

• Không hỗ trợ tải đèn sợi đốt trực tiếp

• Nguồn hạn chế (Power-limited):

  • 2 A @ 30 VDC (tải thuần trở)

  • 1 A @ 30 VDC (tải cảm ứng)

• Nguồn không hạn chế (Non-power limited):

  • 0,5 A @ 120 VAC (tải thuần trở)

  • 0,25 A @ 120 VAC (tải cảm ứng)

• Yêu cầu cầu chì và mạch triệt nhiễu phù hợp (diode cho DC, RC network hoặc varistor cho AC).

Khoảng cách dây IDNet

• Tối đa 762 m (2500 ft) từ tủ trung tâm

• Tối đa 3048 m (10.000 ft) tổng chiều dài (bao gồm các nhánh T-tap)

• Tương thích với 2081-9044 Overvoltage Protector

Cơ khí

• Kích thước: 105 mm (H) × 105 mm (W) × 35 mm (D) (4-1/8” × 4-1/8” × 1-3/8”)

• Vật liệu: thép tấm mạ kẽm

• Nhiệt độ hoạt động: 0° – 49°C (32° – 120°F), chỉ trong nhà

• Độ ẩm: 10 – 90% RH @ 32°C (90°F), không ngưng tụ

• Hướng dẫn lắp đặt: 574-876

Product Selection

• 4090-9120 – Six Point Module (4 T-Sense Inputs + 2 Relay Outputs)

• 4090-9801 – Trim plate for semi-flush mounted box (có cửa sổ LED, kèm vít, thép mạ kẽm)

• 4090-9802 – Trim plate for surface mounted box

• 4081-9004 – 6.8 kΩ, 1/2 W – điện trở EOL chuẩn cho giám sát NO contacts

• 4081-9003 – 4.7 kΩ, 1/2 W – dùng cho mạch current-limited monitoring

• 4081-9005 – 1.8 kΩ, 1/2 W – tùy ứng dụng
