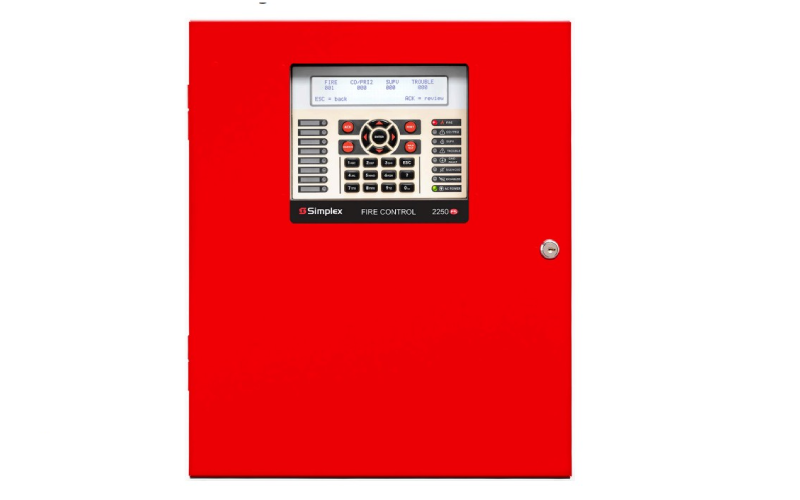

Bộ điều khiển báo cháy Simplex Foundation Series 2250FS | 2050FS

Tổng quan về Foundation Series

Foundation Series là dòng bộ điều khiển báo cháy được thiết kế tối ưu cho các dự án vừa và nhỏ (dưới 4 tầng, diện tích < 25.000 ft²), mang đến hiệu suất cao, độ tin cậy và khả năng mở rộng linh hoạt. Dòng sản phẩm gồm 2 model:

• 2050FS: Hỗ trợ tối đa 50 thiết bị báo cháy địa chỉ và 2 NAC đồng bộ.
• 2250FS: Hỗ trợ tối đa 250 thiết bị báo cháy địa chỉ và 4 NAC đồng bộ.

Cả hai đều có giao diện LCD 4x40 ký tự, bàn phím màng, hỗ trợ tối đa 8 bộ hiển thị phụ (LCD annunciator) và lập trình dễ dàng qua cáp USB, ứng dụng di động hoặc phần mềm PC miễn phí.

Đặc điểm nổi bật:

• Linh hoạt kết nối: IP, mạng di động 4G/LTE, điện thoại cố định, hỗ trợ truyền tín hiệu tới trung tâm giám sát.
• Cài đặt nhanh chóng: Định địa chỉ tự động, không cần công cụ chuyên dụng, tương thích với nhiều hệ thống hiện hữu.
• Tương thích thiết bị đa dạng: Đầu báo khói, đầu báo nhiệt, đầu báo kết hợp, đế còi, module giám sát, nút nhấn khẩn cấp…
• Tiện lợi cho bảo trì: Hỗ trợ chức năng WALKTEST, lưu trữ và xuất lịch sử báo động/sự cố.
• Tích hợp dịch vụ kết nối đám mây SafeLINC qua CSG (Connected Services Gateway) cho phép quản lý và giám sát từ xa.

Với thiết kế trực quan, tính năng toàn diện và chi phí hợp lý, Foundation Series là lựa chọn lý tưởng cho các công trình thương mại, văn phòng hoặc cải tạo hệ thống báo cháy hiện có.

Thông số kỹ thuật chính

• Nguồn vào: 120 VAC hoặc 240 VAC, tự động nhận.
• Dòng vào tối đa: 2A (120V) / 1A (240V).
• Nguồn ra: 24 VDC, tối đa 6A khi báo động.
• Sạc pin: Sạc bù nhiệt, hỗ trợ pin đến 25 Ah.
• Dòng Standby: 150 mA.
• NACs: 4 mạch, tối đa 3A/mạch, Class A/B, hỗ trợ nhiều giá trị điện trở EOL để tương thích cải tạo.
• Loop MX: Tối đa 945 mA tại 40V, Class A/B, hỗ trợ tới 250 thiết bị.
• Nguồn phụ: Aux 1 & Aux 2 (1A/mạch).
• Ngõ ra rơ-le: 3 rơ-le (1 Trouble, 2 lập trình), tiếp điểm 24VDC/2A, chọn NO/NC.
• Kích thước tủ pin rời (nếu dùng): 413 x 343 x 146 mm.

Model & Phụ kiện 2050FS (hỗ trợ tối đa 50 thiết bị)

Model chính

• 2050-9101 – Tủ trung tâm FACU 2050FS, LCD 4x40, 1 vòng MX cho tối đa 50 thiết bị, 2 mạch NAC đồng bộ.

Module & phụ kiện

• 2250-9800 – Connected Services Gateway (CSG) + IP Communicator
• 2050-9909 – City Circuit Module (có công tắc disconnect, tối đa 1/panel)
• 2606-9101 – LCD Annunciator (tối đa 8 cái cho mỗi panel)
• 2975-9812 – Trim Ring bán chìm
• 2975-9234 – Gateway Enclosure (màu đỏ)
• 734-383 – Cáp truyền thông Gateway ngoài panel

Bảo vệ mạch

• 2081-9028 – Isolated Loop Circuit Protector (ILCP)
• 2081-9044 – Overvoltage Protector

Kết nối di động

• 4007-6417 – GSM 4G/LTE Cellular Module Kit
• 4007-6405 / 4007-6406 / 4007-6407 – Antenna Extension Kits: 15 ft / 25 ft / 50 ft

Cảm biến MX & thiết bị lấy mẫu

• 4098-5291 / 4098-5292 / 4098-5293 – MX Photo/Heat, Photo, Heat với Address Switch
• 4098-5214 – Duct sensor housing (dùng với 4098-5292)
• STS-2.5 / STS-5.0 / STS-10.0 – Sampling tubes, cho kích thước 6–30 in, 30–60 in, 60–120 in

Thiết bị đầu cuối

• 4090-5206 – Line Isolator Module
• 4090-5258 – Mini IAM
• 4090-5259 – Relay IAM
• 4090-5260 – Monitor ZAM
• 4099-5214 / 4099-5215 / 4099-5216 – Pullstations: Single Action, DA Break Glass, Double Action Push-type

Đế & bộ chuyển đổi

• 4098-5210 – 4 in MX Sounder Base (85 dB)
• 4098-5207 – 5 in Addressable Sensor Base + remote LED output
• 4098-5261 – 4 in Detector Base (ngoài Bắc Mỹ)
• 4098-9799 / 4098-5227 / 4098-5228 – Adaptors: 6 in cho 5 in base; 5 in & 6 in adapters cho 5210 base

Pin & tủ pin

• 2081-9286 / 9274 / 9288 / 9275 / 9287 – Pin 7 Ah, 10 Ah, 12.7 Ah, 18 Ah, 25 Ah
• 4009-9801 – Tủ pin bên ngoài (tối đa 25 Ah)

Phụ kiện khác

• 2080-9047 – DACT cable (14 ft, RJ45 → spade lugs)
• 2975-9802 – Red semi-flush box trim
• 4081-9008 – 10 kΩ, 1 W EOL resistor harness (cho NAC không địa chỉ)
• 2081-9411 – Battery Bracket chống động đất

NAC Power Accessories

• 4009-9201 / 4009-9301 – IDNet NAC Extender (4 Class B NACs, 8 A; 120 VAC hoặc 240 VAC)
• 4009-9807 – NAC Option Card (thêm 4 NAC, tối đa 1/module)
• 4009-9808 – Dual Class A adapter (cho 2 đầu ra NAC Class A, tối đa 4)

Model và phụ kiện 2250FS (hỗ trợ tối đa 250 thiết bị)

Model chính

• 2250-9101 – Tủ trung tâm FACU 2250FS, LCD 4x40, 1 vòng MX cho tối đa 250 thiết bị, 4 mạch NAC đồng bộ.

Module & phụ kiện

• 2975-9812 – Trim Ring bán chìm (chung với 2050FS)
• 2250-9800 – Connected Services Gateway (CSG) + IP Communicator
• 2975-9234 – Gateway Enclosure (đỏ) (như 2050FS)
• 734-383 – Cáp truyền thông Gateway (như 2050FS)
• 2050-9909 – City Circuit Module (chung, một mỗi panel)
• 2606-9101 – LCD Annunciator (tối đa 8 bộ/panel)
• 2081-9028 / 2081-9044 – ILCP & Overvoltage Protector (chung)

Kết nối di động

• GSM 4G/LTE Module & các antenna kits – giống 2050FS

Các bộ phận cảm biến, thiết bị đầu cuối, đế, nguồn, NAC extender, tủ pin ngoài, phụ kiện khác

• Các thành phần còn lại như MX sensors, pull stations, bases, pin, NAC extenders, tủ pin ngoài, DACT cáp, resistor, battery bracket đều sử dụng chung với Foundation Series và tương thích với 2250FS

Model trung tâm

• 2050-9101 – Tủ trung tâm 2050FS FACU, LCD 4x40, 1 loop MX (tối đa 50 thiết bị), 2 NAC thường.

2. Module mở rộng & phụ kiện chính

• 2250-9800 – Connected Services Gateway & IP Communicator Module

• 2050-9909 – City Circuit Module (có disconnect switch, tối đa 1/panel)

• 2606-9101 – LCD Annunciator (tối đa 8/panel)

• 2975-9812 – Trim Ring cho lắp bán chìm

• 2975-9234 – Gateway Enclosure (đỏ)

• 734-383 – Cáp truyền thông cho Gateway ngoài

3. Bảo vệ mạch

• 2081-9028 – Isolated Loop Circuit Protector (ILCP)

• 2081-9044 – Overvoltage Protector

4. Module liên lạc di động

• 4007-6417 – GSM 4G/LTE Cellular Module Kit

• 4007-6405 – Antenna extension 15 ft (4.57 m)

• 4007-6406 – Antenna extension 25 ft (7.62 m)

• 4007-6407 – Antenna extension 50 ft (15.24 m)

5. MX Sensors & Housing

• 4098-5291 – MX Photo/Heat Sensor + Address Switch

• 4098-5292 – MX Photo Sensor + Address Switch

• 4098-5293 – MX Heat Sensor + Address Switch

• 4098-5214 – Duct sensor housing (dùng kèm 4098-5292)

• STS-2.5 / STS-5.0 / STS-10.0 – Sampling tube (6–120 in.)

6. Thiết bị đầu cuối

• 4090-5206 – Line Isolator Module

• 4090-5258 – Mini IAM

• 4090-5259 – Relay IAM

• 4090-5260 – Monitor ZAM

• 4099-5214 – Pullstation Single Action

• 4099-5215 – Pullstation DA Break Glass

• 4099-5216 – Double Action Station

7. Bases & Adaptors

• 4098-5210 – 4 in. MX Sounder Base (85 dB)

• 4098-5207 – 5 in. Addressable Sensor Base + LED output

• 4098-5261 – 4 in. Detector Base (ngoài NA)

• 4098-9799 – 6 in. Adaptor cho 5 in. Base

• 4098-5227 – 5 in. Adaptor cho 5210

• 4098-5228 – 6 in. Adaptor cho 5210

8. Nguồn & Pin

• 2081-9286 – 7 Ah

• 2081-9274 – 10 Ah

• 2081-9288 – 12.7 Ah

• 2081-9275 – 18 Ah

• 2081-9287 – 25 Ah (dùng kèm tủ ngoài)

• 4009-9801 – External battery cabinet (tối đa pin 25 Ah)

9. Phụ kiện khác

• 2080-9047 – DACT cable (14 ft)

• 2975-9802 – Red semi-flush box trim

• 4081-9008 – 10 kohms, 1 W EOL resistor harness

• 2081-9411 – Battery Bracket (chống động đất)

10. NAC Power Accessories

• 4009-9201 – NAC Extender 8A, 120 VAC

• 4009-9301 – NAC Extender 8A, 240 VAC

• 4009-9807 – NAC Option Card (thêm 4 NAC)

• 4009-9808 – Dual Class A Adapter
