Fire Alarm Ethernet Switch

Fire Alarm Ethernet Switch

• Thiết bị Fire Alarm Ethernet Switch được thiết kế chuyên dụng cho mạng báo cháy (Fire Alarm LAN), kết nối TrueSite Workstation Server với các Remote Clients.

• Đảm bảo giám sát chạm đất (earth fault supervision) từng cổng Ethernet.

• Được UL 864, ULC S527 chứng nhận, CSFM Listed, FM Approved.

Tính năng nổi bật

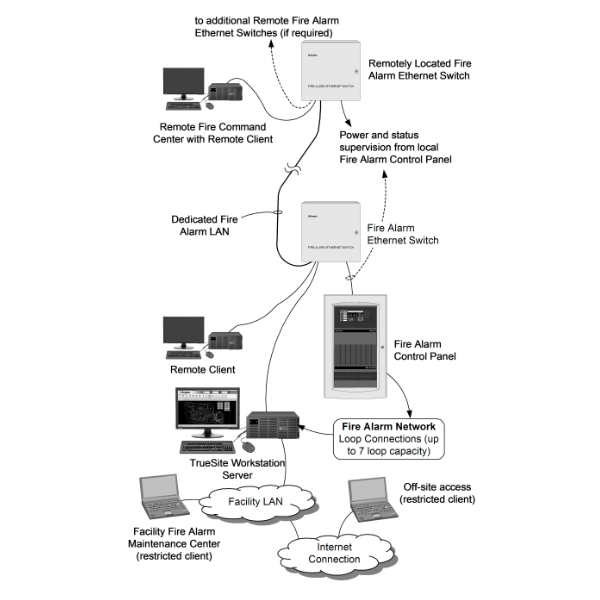

• Mạng LAN chuyên dụng cho báo cháy: Cung cấp kết nối Ethernet riêng biệt giữa TrueSite Workstation server và các Remote Clients thông qua Fire Alarm Ethernet Switches.


• Nhiều tùy chọn kết nối:

  • 8 cổng Ethernet có dây (RJ-45) — model 4190-6050.

  • 4 cổng Ethernet có dây + 2 cổng quang single-mode — model 4190-6054.

  • 4 cổng Ethernet có dây + 2 cổng quang multi-mode — model 4190-6055.


• Phân đoạn mạng (collision domains): Khả năng phân tách vùng mạng để tăng tính độ bền và hiệu suất mạng an toàn.


• Phát hiện sự cố nối đất (earth fault detection):

  • Tích hợp module phát hiện lỗi nối đất trên các kết nối RJ-45.

  • Các trạng thái lỗi được cảnh báo thông qua:

    • Module IDNet Supervised IAM.

    • Relay cảnh báo Trouble.

    • LEDs chỉ dẫn lỗi theo từng cổng.


• Liên kết mở rộng: Cho phép nối thêm nhiều switch để mở rộng số lượng kết nối hoặc khoảng cách mạng (hỗ trợ cáp Ethernet hoặc quang).


• Tiêu chuẩn an toàn:

  • Phiên bản dành cho hệ báo cháy (agency listed): UL 864, ULC S527 (ví dụ model 4190-6050, 6054, 6055).

  • Có phiên bản không liệt kê (untagged), dùng cho ứng dụng thông thường nhưng không đáp ứng yêu cầu an toàn báo cháy.


Thông số kỹ thuật

• Điện áp vào: 24 VDC.

• Dòng điện: 300 mA max.

• Relay Trouble: Form C, 0.3 A @125 VAC, 1 A @30 VDC.

• Cáp: Cat3/Cat5, 10/100 Mbps.

• Fiber: SC connectors (yêu cầu 2 sợi Tx/Rx).

• Kích thước tủ: 343 x 343 x 84 mm, màu đỏ, có khóa.

• Môi trường: 0–49 °C, 90% RH max (không ngưng tụ).

Model sản phẩm

Fire Alarm Ethernet Switch (có giám sát chạm đất, agency listed)

• 4190-6050: 8 cổng Ethernet RJ-45.

• 4190-6054: 4 cổng Ethernet + 2 cổng Single-mode Fiber (SC).

• 4190-6055: 4 cổng Ethernet + 2 cổng Multimode Fiber (SC).

Ethernet Switch (không giám sát chạm đất, không agency listed)

• 4190-6051: 8 cổng Ethernet RJ-45.

• 4190-6056: 4 cổng Ethernet + 2 cổng Single-mode Fiber.

• 4190-6057: 4 cổng Ethernet + 2 cổng Multimode Fiber.
  ➡ Dùng kèm adapter nguồn (4190-6052: 120VAC / 4190-6053: 240VAC).

Phụ kiện

• 4190-6010: Transient Suppressor (bắt buộc khi kết nối LAN/WAN, trừ khi server-client cùng phòng).
