Ceiling Mount S/V Appliances

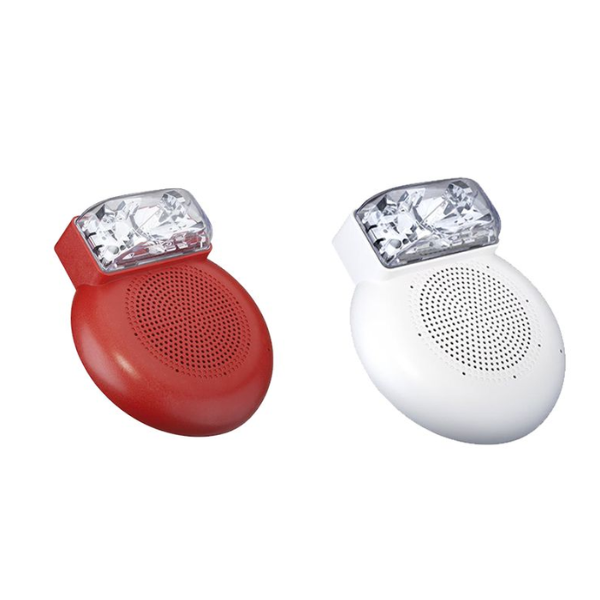

Wall Mount Addressable S/V Appliances

Thiết bị được cấp nguồn, địa chỉ và điều khiển riêng thông qua Simplex FACU IDNAC SLC, với loa sử dụng mạch NAC audio riêng; hỗ trợ đấu dây T-tap (Class B) giúp giảm chi phí và chiều dài dây; lắp đặt trên hộp điện chuẩn 4x4 in. sâu 54 mm hoặc hộp nổi/chống thời tiết (WP back box); các model có dải tần 400–4000 Hz (chuẩn) hoặc 200–10.000 Hz (High Fidelity), và phiên bản đuôi -BA được lắp ráp tại Mỹ.

 Tính năng chính

• Thiết bị, nắp, hộp và lưới bảo vệ được thiết kế tách rời, giúp việc lắp đặt, bảo trì và thay thế trở nên linh hoạt và dễ dàng hơn.

• Housing bằng nhựa chống cháy với cover tháo lắp nhanh, thuận tiện cho kiểm tra hoặc bảo dưỡng định kỳ.

• Cực đấu dây hỗ trợ dây 18–12 AWG, cho phép loop in/out nhằm đơn giản hóa kết nối và tiết kiệm thời gian thi công.

• Tích hợp LED supervision để giám sát tình trạng hoạt động và hỗ trợ kiểm tra nhanh bằng nam châm (magnet test).

• Đáp ứng đầy đủ yêu cầu ADA và NFPA 72, bao gồm tiêu chuẩn 520 Hz cho khu vực phòng ngủ nhằm tăng mức độ an toàn.

• Loa có các mức công suất chọn lọc: ¼W, ½W, 1W, 2W ở 25/70.7 Vrms, phù hợp nhiều ứng dụng khác nhau.

• Được chứng nhận và phê duyệt bởi UL 1480, ULC S541 và FM, bảo đảm độ tin cậy và tuân thủ tiêu chuẩn quốc tế.

Thông số kỹ thuật

Kích thước chung:

• 8 1/8" x 7 1/8" x 3" (206 x 180 x 76 mm).

Môi trường (Non-WP):

• 0°C → 49°C, RH 10–93%.

Môi trường (WP):

• UL/ULC: -40°C → 66°C (tùy candela).

• FM: -40°C → 49°C.

• RH 95% @ 60°C.

Audio:

• 25 / 70.7 Vrms.

• ¼W: 79 dBA | ½W: 83 dBA | 1W: 86 dBA | 2W: 89 dBA.

• High Fidelity thấp hơn ~2–3 dB.

Strobe Distribution (theo UL):

• On-axis: 327% (so với yêu cầu 100%).

• Off-axis: 45° ~129%, 90° ~47% (cao hơn chuẩn UL).

IDNAC SLC:

• 23–30 VDC regulated.

• 127 addresses / 139 unit loads.

• Max 10.000 ft (T-tap).

• Max 4000 ft point-to-point (8000 ft nếu qua 4009 Repeater).

• Flash rate: 1 Hz.

Current Consumption @ 23 V:

• 49SV / 49HFV:

  • 15 cd: 59 mA

  • 30 cd: 82 mA

  • 75 cd: 145 mA

  • 110 cd: 193 mA

• 49SVH / 49HFVH:

  • 110 cd: 259 mA

  • 135 cd: 281 mA

  • 185 cd: 325 mA

• Weatherproof:

  • Inside 110 cd: 305 mA

  • Outside 110 cd: 308 mA

  • 135 cd: 335 mA

  • 185 cd: 398 mA

 Product Selection

Table 1 – Standard S/V (APPLC):

• 49SV-APPLC, 49SV-APPLC-BA

Table 2 – High Fidelity:

• 49HFV-APPLC, 49HFV-APPLC-BA

Table 3 – High Candela:

• 49SVH-APPLC, 49SVH-APPLC-BA

Table 4 – HF High Candela:

• 49HFVH-APPLC, 49HFVH-APPLC-BA

• 49HFVH-APLCA-BA (lens amber)

Table 5 – Covers (bắt buộc):

• Màu Đỏ / Trắng / Đen, nhiều lựa chọn chữ: ALERT, FIRE, FEU, FUEGO, logo Simplex, hoặc trơn.

Table 6 – Weatherproof Models:

• 49SVH-APPLC-O

• 49SVH-APPLC-CO (Canada only)

Table 7 – WP Covers:

• FIRE, ALERT, FEU, حريق/FIRE, logo Simplex.

Table 8 – Back Box:

• 49WPBB-SVCR (Red)

• 49WPBB-SVCW (White)

Table 9 – Wire Guards:

• 49WGBB-SVCR-O (back box WP, red)

• 49WG-SVWCR (guard, ceiling, red)

 Compatibility

• 4100ES + EPS/EPS+ (S4100-0100).

• 4009 IDNAC Repeater (S4009-0004).

• 4100ES Amplifiers 35/50/100W.

• 4100ES Constant Supervision & Signal Cards (S4100-0034).
