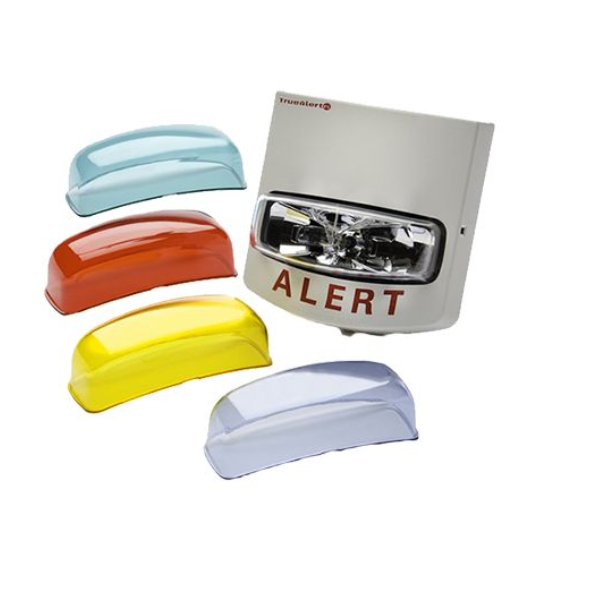

Đèn Chớp Báo Cháy Địa Chỉ 49VO

Đèn Chớp Báo Cháy Địa Chỉ (Visible Only) 49VO

Đây là thiết bị chỉ phát ánh sáng (Visible Only, V/O) — một đèn chớp strobe gắn trần, có địa chỉ độc lập (individually addressed), kết nối và điều khiển trực tiếp bởi bảng điều khiển báo cháy Simplex qua đường tín hiệu IDNAC SLC hai dây. Thiết bị nhận nguồn, tín hiệu giám sát và lệnh điều khiển từ cùng cặp dây này.

Những điểm nổi bật của Model Series 49VO

• Đèn chớp đa cánh (Multi-Candela Xenon Strobe)
  Cường độ ánh sáng có thể tùy chỉnh: 15, 30, 75, 110, 135, 185 cd, và nhấp nháy đồng bộ ở tần số 1 Hz.


• Hoạt động địa chỉ thông minh
  Mỗi thiết bị có một địa chỉ riêng và được giám sát qua IDNAC SLC, không cần dây điện riêng cho tín hiệu.


• Nguồn 29 VDC ổn định, tiết kiệm năng lượng
  Được cấp nguồn liên tục 29 VDC, kể cả khi hệ thống chạy bằng nguồn dự phòng.


• T-tap cho đấu nối mạch Class B
  Cho phép kết nối nhánh (T-tap), giúp giảm lượng dây và tiết kiệm thời gian thi công.


• Tự kiểm tra (Self-Test) và Kiểm tra từ trường (Magnet Test)
  Khi Self-Test được kích hoạt từ trung tâm, thiết bị sẽ kiểm tra ánh sáng và báo trạng thái về. Với Magnet Test, đèn LED sẽ nhấp nháy để hiển thị địa chỉ, và strobe có thể nháy để xác nhận hoạt động.


• LED giám sát & báo cáo thiết bị (Device Reports)
  LED có thể nhấp nháy mỗi lần được giám sát hoặc chớp khi kích hoạt kiểm tra; trung tâm điều khiển có thể xem điểm ID, loại thiết bị, cường độ ánh sáng đã cài đặt.


• Chứng nhận an toàn & tuân thủ ADA
  Đáp ứng tiêu chuẩn UL 1971, ULC S526, hỗ trợ quy định về tín hiệu cho người khiếm thị theo ADA.


• Thiết kế chắc chắn & linh hoạt thay mặt che
  Vỏ bằng nhựa chịu va đập, chống cháy, có màu đỏ hoặc trắng, với nhiều lựa chọn mặt che như “FIRE”, “ALERT”, “FEU”, song ngữ, logo, hoặc trơn. Mặt che có thể tháo lắp dễ dàng mà không làm gián đoạn kết nối.


• Lắp đặt tiện lợi
  Lắp vào hộp điện vuông 4 inch hoặc dùng adapter cho hộp đơn. Terminal hỗ trợ dây từ 18 AWG đến 12 AWG.

Thông số kỹ thuật chính

Hoạt động và tính năng

• Nguồn hoạt động: 23 – 30 VDC (đặc biệt hỗ trợ đến 23–30 VDC cho các model 49VOH), sử dụng nguồn ổn định 29 VDC từ IDNAC SLC giúp dòng tiêu thụ thấp và khả năng đi dây xa hơn.


• Địa chỉ độc lập: mỗi thiết bị có địa chỉ riêng, được giám sát và điều khiển qua IDNAC SLC.


• Chế độ chớp đèn: đồng bộ với tần số 1 Hz, cường độ có thể chọn từ điều khiển trung tâm hoặc chọn tại thiết bị.


• Các mức độ ánh sáng (candela):

  • Loại thường: 15, 30, 75, 110 cd

  • Loại cao (High): 110, 135, 185 cd


• Tự kiểm tra & kiểm tra từ trường (Self-Test, Magnet Test):

  • Self-Test: thiết bị tự kiểm tra đèn và báo trạng thái lên trung tâm.

  • Magnet Test: LED nhấp nháy để báo địa chỉ; strobe có thể nháy để xác nhận hoạt động.


• Giám sát & báo cáo:LED có thể nhấp nháy mỗi lần được hệ thống polling; trung tâm có thể xem báo cáo gồm ID, nhãn tùy chỉnh, loại thiết bị và mức candela.


• Xây dựng chắc chắn: Vỏ nhựa chịu va đập, chống cháy, màu đỏ hoặc trắng; mặt che có thể tháo lắp mà không ảnh hưởng kết nối.


• Đấu nối:

  • T-tap cho Class B; Class A yêu cầu đấu dây in–out.

  • Terminal hỗ trợ dây từ 18 AWG đến 12 AWG.

  • Gắn vào hộp điện vuông 4 inch hoặc single-gang với adapter.


• Môi trường làm việc:

  • Nhiệt độ: 0 °C đến 49 °C (indoor) hoặc rộng hơn đến –40 °C với model high-candela.

  • Độ ẩm: lên đến 93% (không ngưng tụ) hoặc lên đến 95% tại 60 °C.


• Tuân thủ tiêu chuẩn: UL 1971, ULC S526, FM, ADA; thích hợp sử dụng chung với các thiết bị horn qua cùng IDNAC.


• Phân tán ánh sáng (chỉ model high-candela): góc lan rộng theo chiều ngang ±45° đạt -3 dBA; các đặc tính chi tiết trong tài liệu.


1. Mã sản phẩm & lựa chọn cover

Kích thước với cover: 130 (H) × 127 (W) × 67 (D) mm

2. Mounting Plate (mua rời cho APPLW)

3. Cover rời (dùng cho APPLW)

4. Phụ kiện lắp đặt

5. Tương thích tủ trung tâm (IDNAC SLC)

• 4100ES (EPS+/EPS) – DS: S4100-0100

• 4009 IDNAC Repeater – DS: S4009-0004

• 4007ES IDNAC – DS: S4007-0002

• 4010ES ESS Power – DS: S4010-0011

Nguồn IDNAC SLC: 29 VDC (ổn định, cho phép sụt áp đến 6 VDC → thiết bị tối thiểu 23 VDC).

6. Thông số điện

Dòng RMS theo Candela (23 VDC, sụt áp 6V)
