BACpac Ethernet Portal Module (4100-6069, 4100-6110, 4100-6111, 4010-9915)

BACpac Ethernet Portal Module (4100-6069, 4100-6110, 4100-6111, 4010-9915)

Các mô-đun BACpac là thiết bị chuyển đổi giao thức từ giao thức nội bộ (Computer Port Protocol) của bảng điều khiển báo cháy Simplex sang các giao thức tiêu chuẩn ngành như BACnet hoặc Modbus, giúp tích hợp dễ dàng vào hệ thống tự động hóa tòa nhà.

• Chuyển đổi dữ liệu từ RS-232 Port B của FACU (Fire Alarm Control Unit) sang BACnet IP, BACnet MSTP (RS-485), hoặc Modbus TCP/RTU.

• Mô-đun BACpac được cài sẵn cấu hình cơ bản với các pseudo-points liên kết đến BACnet objects.


• Tương thích với các dòng FACU:

  • 4100ES, 4100U series, NDU (Simplex Network Display Units)

  • 4010ES series

  • Các hệ thống cũ như 4100, 4100+, 4120 (có thể cần cập nhật phần mềm

Ưu điểm & chức năng nổi bật

• Giao thức tiêu chuẩn: hỗ trợ BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU — theo tiêu chuẩn ASHRAE 135.

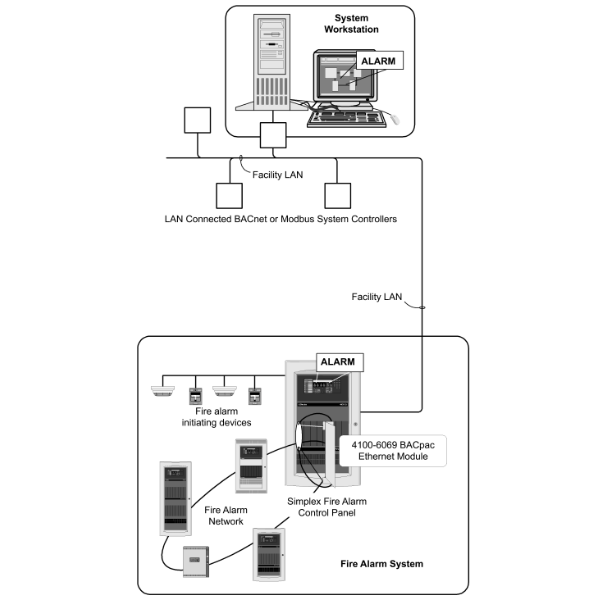

• Tiếp nhận dữ liệu từ FACU qua RS-232 (Port B), tức là module hoạt động như cầu nối giữa hệ thống báo cháy và mạng tự động hóa.


• Tiêu thụ điện thấp: lấy nguồn từ FACU, hoạt động từ 9–30 V DC, tối đa ~123 mA ở nguồn 24 V DC.

• LED trạng thái chi tiết: báo hiệu nguồn, truyền tín hiệu (TX, RX), lỗi hệ thống, cấu hình, node offline… giúp theo dõi trực tiếp trạng thái hoạt động module.

• Tích hợp hệ thống Building Automation: cho phép các hệ thống như HVAC, chiếu sáng, thang máy, an ninh phản ứng kịp thời khi có báo cháy xảy ra.


Tính năng nổi bật

• Tiền cấu hình với pseudo points ánh xạ thành đối tượng BACnet.

• Giám sát tối đa:

  • 1.500 điểm (4100-6069 & 4010-9915)

  • 5.000 điểm (4100-6110)

  • 15.000 điểm (4100-6111)

• Hỗ trợ phát hiện và truyền thông tin lên BAS để xử lý song song với hoạt động chính của hệ báo cháy.

Hệ thống FACU tương thích

• 4100ES, 4100U, 4010ES.

• 4100/4100+ và 4120 (có thể cần cập nhật phần mềm).

• Network Display Units (NDU).
