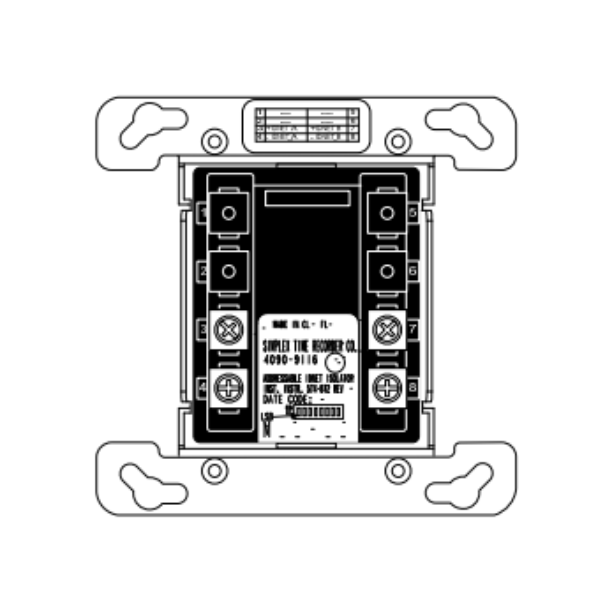

4090-9119 Relay IAM with Unsupervised Input

4090-9119 Relay IAM with Unsupervised Input

4090-9119 là một module địa chỉ đơn (IAM – Individual Addressable Module) của hệ thống báo cháy Simplex, cho phép:

• Giám sát một ngõ vào không giám sát (unsupervised input): dùng để theo dõi tiếp điểm thường mở (NO), như công tắc áp suất hoặc công tắc gió (sail switch).

• Điều khiển một ngõ ra relay (Form C, SPDT): để bật/tắt thiết bị ngoại vi (ví dụ: quạt, damper).

Cả ngõ vào và relay đều hoạt động độc lập, nhưng chỉ chiếm một địa chỉ IDNet, giúp tiết kiệm tài nguyên hệ thống.

Nguồn cấp và dữ liệu đều lấy trực tiếp từ đường truyền IDNet, không cần nguồn rời.

Tính năng chính

Một số tính năng nổi bật của module này:

1. Dual-point operation

   • Module cung cấp hai chức năng: input (theo dõi trạng thái tiếp điểm) và relay output (điều khiển qua tiếp điểm relay) trong cùng một thiết bị và sử dụng chỉ một địa chỉ phòng cháy (one address).


   • Các điểm (input point và relay point) có thể được điều khiển độc lập, và có thể tắt-bật riêng biệt nếu cần.


2. Input Unsupervised

   • Tiếp điểm đầu vào là Normally Open (NO), dry contact. Khi tiếp điểm đóng, module báo trạng thái “Alarm” hay “Active” tùy cấu hình. Khi mở, trạng thái “Normal”. Không có giám sát điện trở hoặc điều kiện phụ (ví dụ “Short”, “Current-limited”) như module supervised.


   • Khoảng cách dây đến tiếp điểm input tối đa là 500 ft (152 m) cho đi dây bên trong (indoor wiring)


3. Relay Output

   • Relay kiểu Form C (SPDT) — có một tiếp điểm thường đóng (NC), một thường mở (NO)


   • Relay được cấp bởi cùng IDNet channel, module không cần nguồn riêng cho relay + dữ liệu.


   • Relay được khởi trạng thái OFF khi cấp nguồn lần đầu hoặc khi mất giao tiếp với IDNet.


4. Giao tiếp & địa chỉ

   • Sử dụng kênh IDNet để truyền dữ liệu và cung cấp nguồn cho module.


   • Địa chỉ module được thiết lập bằng DIP switch (8 vị trí) dưới nắp có thể mở lại (resealable label)


5. Vật liệu, bền, lắp đặt

   • Thiết kế kín, vỏ bằng thermoplastic kết hợp bản gắn kim loại.


   • Lắp trong hộp điện chuẩn vuông 4-inch (4” square electrical box) hoặc dùng các adapter/trim plate nếu cần. LED thông báo giao tiếp nhấp nháy để xác nhận module đang giao tiếp OK.
