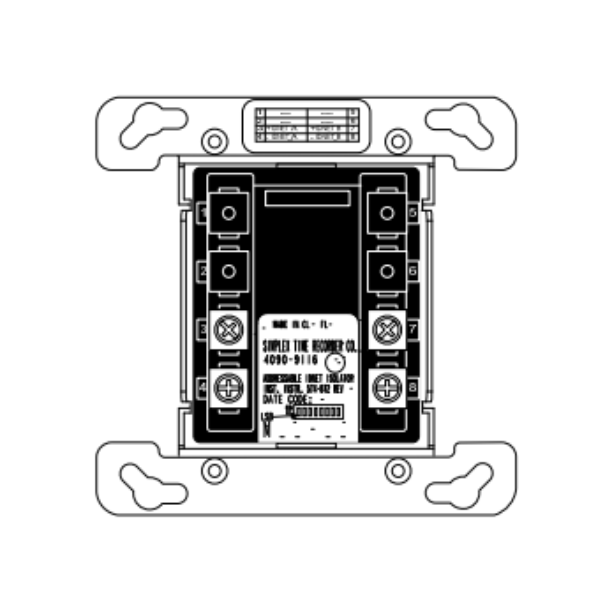

4090-9118 Relay IAM with T-Sense là một module địa chỉ đơn của hệ thống báo cháy Simplex, kết hợp:

• Ngõ vào giám sát (T-Sense Input): theo dõi 2 trạng thái tiếp điểm khác nhau (qua điện trở hạn dòng và ngắn mạch), cho phép phân biệt nhiều tình huống (như damper mở/đóng, waterflow/tamper).

• Ngõ ra Relay: điều khiển thiết bị bên ngoài (quạt, damper, van, v.v.).

Tất cả hoạt động chỉ với một địa chỉ IDNet, lấy nguồn trực tiếp từ đường truyền, giúp tiết kiệm địa chỉ, giảm dây và tích hợp giám sát + điều khiển trong cùng một module.

Tính năng chính

Một số tính năng nổi bật của module này:

1. Hoạt động đa điểm (Dual-Point Operation)

   • Có một ngõ vào (input) T-Sense để giám sát trạng thái của các tiếp điểm khô (dry contacts), thông qua một điện trở đầu cuối.


   • Có một relay ra (output relay) loại Form-C (SPDT: Một tiếp điểm thường đóng, một tiếp điểm thường mở) để điều khiển thiết bị bên ngoài.


2. Phân biệt nhiều trạng thái của ngõ vào giám sát
   T-Sense input có thể báo các trạng thái:

   • Normal: khi tất cả các tiếp điểm mở và có đường nối tới điện trở EOL.


   • Open (ngắt mạch): không có sự liên tục tới điện trở EOL → báo Trouble.


   • Short (ngắn mạch): nếu tiếp điểm đóng trực tiếp vào mạch input.


   • Current Limited: khi tiếp điểm đóng nhưng có điện trở hạn dòng đặt trước (series resistor) → mức “giới hạn dòng”.


3. Điều khiển relay & nguồn từ kênh giao tiếp

   • Module nhận cấp nguồn và dữ liệu từ kênh giao tiếp IDNet của tủ trung tâm (fire alarm control panel), không cần nguồn phụ riêng.


   • Relay được đặt về trạng thái OFF khi vừa cấp nguồn và khi mất giao tiếp với IDNet.


4. Các ứng dụng phổ biến

   • Giám sát trạng thái đóng/mở của van, cửa, hoặc miệng điều khiển (damper) với phản hồi vị trí.


   • Theo dõi nước, tamper (cố ý mở), hoặc các sự kiện cần báo Trouble / Supervisory / Alarm tùy vào trạng thái của tiếp điểm.


Thông số kỹ thuật

Dưới đây là thông số cụ thể:

Các model / phụ kiện liên quan

Ngoài module chính 4090-9118 còn có một số phụ kiện / biến thể:

• 4090-9801: Trim plate / viền cho lắp âm bán (semi-flush) có lỗ để LED nhìn thấy sau khi đậy cover.


• 4090-9802: Viền (trim plate) cho lắp nổi (surface mount) với LED hiển thị.


• 4090-9813: Adapter plate để phù hợp với hộp điện cỡ 4-11/16” (119 mm) vuông.


• End-of-Line Resistors Harnesses: ví dụ 733-896 (4.7 kΩ, ½ W), 733-984 (1.8 kΩ, ½ W) để dùng phù hợp với các trạng thái giám sát.
