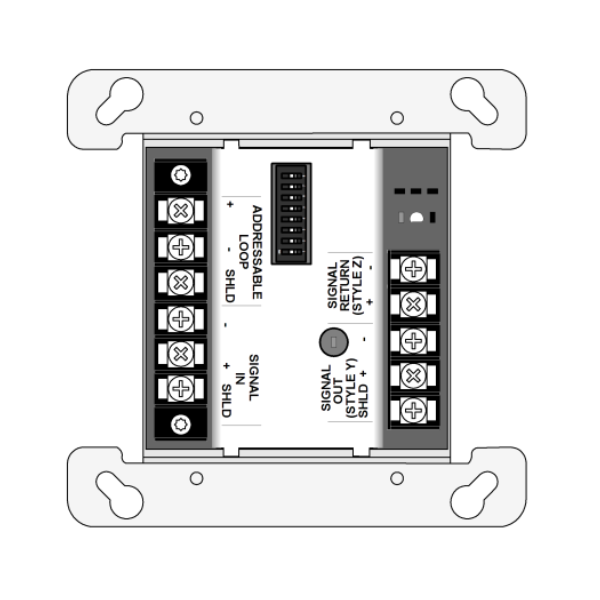

Simplex 4090-9007 Signal IAM

Simplex 4090-9007 Signal IAM

Signal IAM  là Signal Individual Addressable Module. Đây là một module (IAM) dùng trong hệ thống báo cháy địa chỉ (addressable fire alarm system) của Simplex, nối giữa bảng điều khiển báo cháy trung tâm (FACP / FACU) với các thiết bị thông báo (notification appliances) như còi, đèn chớp (horn/strobe), loa, v.v.

Mục đích: cung cấp ngõ ra cho các thiết bị NAC (Notification Appliance Circuit) có tính giám sát (supervised) với địa chỉ riêng, giúp điều khiển tín hiệu thông báo từ xa, mở rộng vùng NAC nếu cần.

Tính năng nổi bật

• Thiết bị mở rộng NAC (Notification Appliance Circuit) có giám sát cho các tủ báo cháy địa chỉ 4007ES, 4008, 4010ES, 4100ES, 4100U.

• Cho phép bổ sung khu vực báo động cục bộ (selective signaling) mà không cần nguồn riêng.

• Đầu ra NAC:

  • 0.5 A cho thiết bị báo động 24 VDC (special application/regulated).

  • 12.5 W @ 25 VRMS hoặc 35 W @ 70.7 VRMS cho loa (audio).

• Hỗ trợ giám sát Class A hoặc Class B.

• LED nhấp nháy báo trạng thái truyền thông.

• Không hỗ trợ SmartSync hoặc TrueAlert addressable control (chỉ dùng thiết bị 4 dây).

• Tương thích đồng bộ nháy Simplex strobe.

• Được cấp nguồn trực tiếp từ IDNet loop (không cần nguồn 24VDC riêng cho module).

• UL 864, ULC, CSFM, FM, MEA (NYC) Listed.

Thông số kỹ thuật

Điện

• Truyền thông: IDNet, chiếm 2 địa chỉ logic (mặc dù 1 địa chỉ vật lý).

• Nguồn đầu vào NAC:

  • 24 VDC từ FACU NAC hoặc NAC extender.

  • 25 VRMS hoặc 70.7 VRMS từ nguồn audio tương thích.

• Đầu ra NAC:

  • 0.5 A @ 24 VDC (thiết bị báo động).

  • 12.5 W @ 25 VRMS hoặc 35 W @ 70.7 VRMS (loa).

• Điện trở cuối đường (EOL): 10 kΩ, 1/2 W (mã 4081-9008).

• Kết nối dây: Cọc vít, dây 18–12 AWG (0.82 – 3.31 mm²).

Khoảng cách dây

• IDNet: tối đa 762 m (2500 ft) từ FACU.

• Tổng chiều dài Class B (bao gồm T-tap): tối đa 3048 m (10.000 ft).

• NAC: khoảng cách phụ thuộc điện áp rơi, dây dẫn và tải thiết bị (IAM không ảnh hưởng đáng kể đến điện áp rơi).

Cơ khí

• Kích thước: 102 × 105 × 32 mm (4” × 4 1/8” × 1 1/4”).

• Nhiệt độ: 0° – 49 °C (32° – 120 °F), chỉ trong nhà.

• Độ ẩm: ≤ 93% RH @ 38 °C (100 °F).

• Gắn vào hộp điện chuẩn 4” vuông, sâu tối thiểu 54 mm.

Phụ kiện tùy chọn

• 4090-9801: Mặt che bán âm tường có cửa sổ LED.

• 4090-9802: Mặt che nổi có cửa sổ LED.

• 4090-9116 / 4090-9122: IDNet Isolator, dùng khi cần tách nhánh loop.

• 4081-9008: Điện trở EOL 10 kΩ, 1/2 W.

• 2081-9044: Overvoltage Protector (bảo vệ đường dây IDNet).
