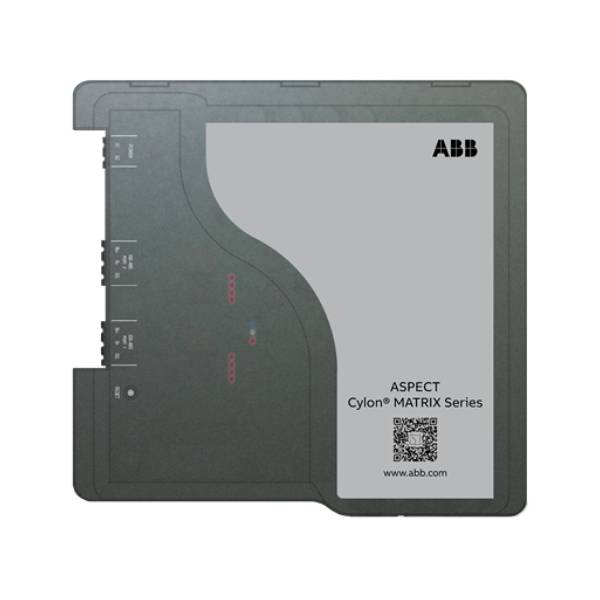

Bộ điều khiển ABB MATRIX-296 ACE 2000 points, 96 thiết bị

Mô tả MATRIX-296

MATRIX-296 là bộ điều khiển lập trình tự do thuộc dòng MATRIX ACE (ASPECT Control Engine), tích hợp sẵn ASPECT Runtime Engine cùng giao diện web UI cho phép cấu hình, giám sát và quản lý trực tuyến dễ dàng.

Thiết bị hỗ trợ hai cổng truyền thông EIA-485, có thể cấu hình tốc độ từ 9.6 đến 115.2 kbps, tương thích với các giao thức tiêu chuẩn BACnet MS/TP, Modbus RTU, và AAM PUP.

Với khả năng quản lý lên tới 96 thiết bị hoặc 2.000 điểm điều khiển, MATRIX-296 là lựa chọn tối ưu cho các hệ thống quản lý tòa nhà (BMS), điều khiển HVAC, chiếu sáng, năng lượng và các ứng dụng tự động hóa công nghiệp quy mô lớn yêu cầu khả năng xử lý mạnh mẽ và độ ổn định cao.

Thông số kỹ thuật

Tổng quan

• Loại thiết bị: Bộ điều khiển lập trình tự do (Free Programmable Controller)
• Dòng sản phẩm: MATRIX ACE
• Môi trường giao tiếp: IP, MS/TP
• Số lượng thiết bị hỗ trợ: Tối đa 96 thiết bị
• Số điểm điều khiển tối đa: 2.000 points

Truyền thông & Giao thức

• Cổng truyền thông: 2 × EIA-485
• Tốc độ truyền dữ liệu: 9.6 – 115.2 kbps
• Giao thức hỗ trợ: BACnet MS/TP, Modbus RTU, AAM PUP

Nguồn điện & Công suất

• Điện áp hoạt động: 24V (dải 19.2 – 28.8V AC/DC)
• Công suất tiêu thụ: 32 VA

Điều kiện môi trường

• Nhiệt độ hoạt động: 10°C – 40°C
• Mức bảo vệ: IP20

Kích thước & Trọng lượng

• Kích thước (W × H × D): 172 × 37 × 165 mm
• Trọng lượng: 0.6 kg

Tuân thủ & Chứng nhận

• Chứng nhận: CE Marking - Matrix Max
• Tiêu chuẩn môi trường: Tuân thủ chỉ thị RoHS (EU 2011/65/EU)
• Phân loại WEEE: Nhóm 5 - Thiết bị nhỏ
