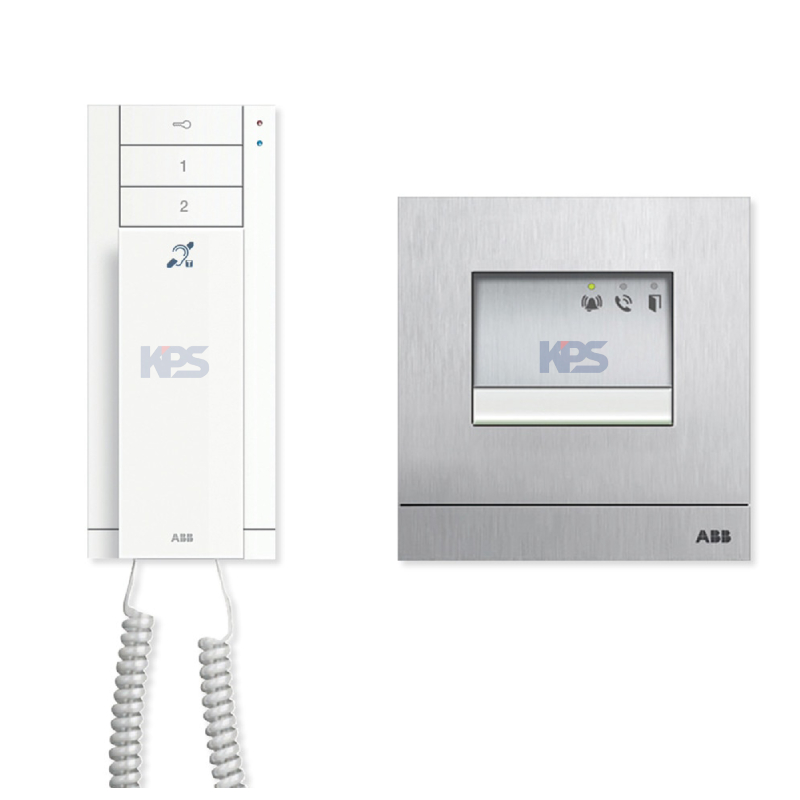

ABB M20001 Audio single-family home kit

ABB-Welcome Audio

ABBM2000x là giải pháp liên lạc nội bộ và kiểm soát ra vào thông minh, được thiết kế dành cho các khu dân cư, tòa nhà văn phòng và hệ thống căn hộ hiện đại. Với thiết kế tinh tế, chất liệu bền chắc và công nghệ tiên tiến, các thiết bị trong dòng M2000x đảm bảo truyền thông hiệu quả, bảo mật cao và vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt.

Từ trạm âm thanh trong nhà đến trạm ngoài trời chống phá hoại, bộ điều khiển hệ thống mini và hộp lắp âm bằng nhôm, tất cả đều được thiết kế để hoạt động hiệu quả trong mạng lưới lớn, hỗ trợ mở rộng quy mô và dễ dàng tích hợp với các hệ thống khác.

Tính năng nổi bật:

• Kết nối linh hoạt: Hỗ trợ điện áp bus 20–30VDC, kết nối dây đơn hoặc dây mảnh với cổng đấu dây an toàn, dễ thao tác.
• Chịu nhiệt & bảo vệ môi trường: Thiết bị hoạt động ổn định trong điều kiện nhiệt độ rộng (-40°C đến +70°C) với khả năng chống nước, chống phá hoại và chống bụi (IP54 – IK07).
• Giao tiếp hiệu quả: Trạm âm thanh hỗ trợ từ 1 đến 3 nút bấm, mang lại khả năng giao tiếp đơn giản và hiệu quả giữa người dùng và hệ thống an ninh.
• Bộ điều khiển thông minh: Bộ điều khiển mini có thể quản lý toàn bộ hệ thống, cung cấp nguồn, kiểm soát truy cập và giám sát hoạt động hệ thống liên tục.
• Khả năng mở rộng lớn: Hệ thống hỗ trợ tới 60 tòa nhà, 250 trạm trong nhà và 9 trạm ngoài trời mỗi tòa, đảm bảo khả năng vận hành trong các dự án quy mô lớn.
• Thiết kế cao cấp: Vỏ bằng nhôm anodized, hộp lắp âm thẩm mỹ, dễ dàng lắp đặt, phù hợp với nhiều không gian khác nhau.

Thông số kỹ thuật

Trạm âm thanh trong nhà (M22002-W / M22003-W):

• Kích thước: 7,8 x 3,19 x 1,69 inch
• Nhiệt độ hoạt động: -10°C đến +55°C
• Nhiệt độ bảo quản: -40°C đến +70°C
• Bảo vệ: IP30
• Kẹp dây đơn & dây mảnh: 2 x 0,28 mm² – 2 x 1 mm²
• Điện áp bus: 20–30VDC
• Màu sắc: Trắng
• Số nút: 3 nút

Mã sản phẩm

• Không có vòng cảm ứng: M20001
• Có vòng cảm ứng: M20003

Trạm âm thanh ngoài trời (M21021P1-A):

• Chất liệu: Nhôm anodized
• Kích thước: 128 x 125 x 40 mm (4,96 x 4,88 x 1,81 inch)
• Nhiệt độ hoạt động: -40°C đến +70°C
• Bảo vệ: IP54 (chống nước), IK07 (chống phá hoại)
• Nguồn cấp cho khóa cửa: 18V – 4A (xung), giữ 250mA
• Đầu ra nổi COM-NC-NO: 30V AC/DC, 1A
• Kẹp dây: 2 x 0,28 mm² – 2 x 1 mm²
• Điện áp bus: 20–30VDC

Bộ điều khiển hệ thống mini (M2301):

• Kích thước: 3,54 x 2,83 x 2,56 inch
• Kích thước rack: 4U
• Nhiệt độ hoạt động: -25°C đến +55°C
• Nhiệt độ bảo quản: -40°C đến +70°C
• Bảo vệ: IP20
• Nguồn điện: 100–240V AC, 50/60Hz, 1A
• Điện áp bus đầu ra: 28VDC ± 2V, 0,65A

Hộp lắp âm nhôm 1 module (41021F):

• Chất liệu: Nhôm anodized
• Kích thước: 4,96 x 4,88 x 1,81 inch (1/1 module)

Cấu hình hệ thống tối đa:

• 9 đơn vị bảo vệ / hệ thống
• 60 tòa nhà / hệ thống
• 250 trạm trong nhà / tòa nhà
• 9 trạm ngoài trời / tòa nhà
• 2 khóa điều khiển / trạm ngoài trời
