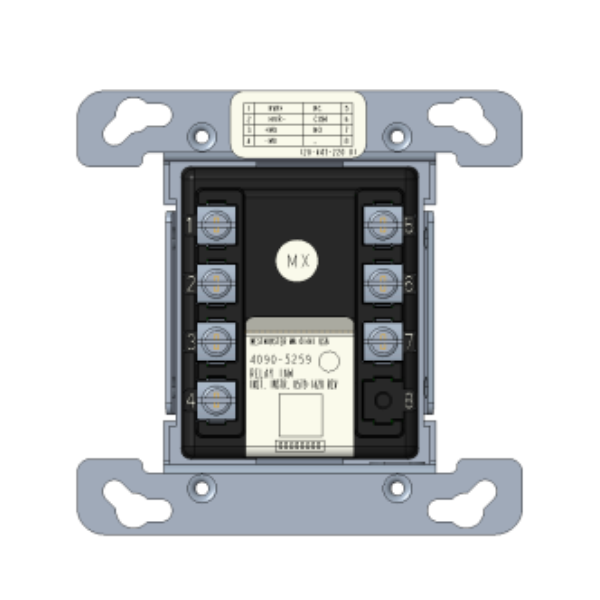

Module địa chỉ riêng biệt (IAM) Rơ-le 4090-5259

Module địa chỉ riêng biệt (IAM) Rơ-le 4090-5259

4090-5259 là MX Relay IAM dùng để FACU (Fire Alarm Control Unit) điều khiển tiếp điểm Form C (SPDT) ở vị trí xa thông qua MX Digital addressable communications (truyền dữ liệu + cấp nguồn).

Tính năng chính

• Hỗ trợ các tủ báo cháy Simplex 2050, 2250, 4007ES, 4010ES, 4100ES với MX communications.

• Địa chỉ: cài đặt bằng DIP switch hoặc Digital Enrollment.

• Relay latching, low power, chỉ cần nguồn từ MX communication (không cần nguồn ngoài).

• Thiết kế nhỏ gọn, hộp kín, giảm bụi.

• Lắp trong hộp vuông 4 inch (102 mm) hoặc 4 11/16 inch (119 mm) với adapter.

• LED chớp báo tín hiệu liên lạc. Có thể mua nắp có cửa sổ nhìn LED.

• UL 864 Listed.

Thông số kĩ thuật

• Truyền thông: MX Digital (1 địa chỉ / module)

• Nguồn cấp: MX Digital (không cần nguồn riêng)

• Relay: Form C (SPDT), power-limited

• Dòng chịu tải: 2 A @ 24VDC (non-inductive, dry contact) – không dùng cho tải đèn sợi đốt

• Dòng tiêu thụ: Standby 0.043 mA / Alarm 4.17 mA

• Kết nối dây: Screw terminal, dây 18 AWG – 14 AWG (0.82 – 2.08 mm²)

• Khoảng cách truyền: Tối đa 2000 m (6560 ft) từ FACU

• Bảo vệ quá áp: Dùng với Simplex 2081-9044

• Kích thước: 105 x 105 x 35 mm (4 1/8 in. x 4 1/8 in. x 1 3/8 in.)

• Vật liệu vỏ: Nhựa đen (thermoplastic)

• Nhiệt độ làm việc: 0°C → 49°C (32°F → 120°F)

• Độ ẩm: ≤ 93% RH ở 32°C (90°F)

• Hướng dẫn lắp đặt: 579-1428

Phụ kiện tùy chọn

• 4090-9813: Adapter plate cho hộp 119 mm (4 11/16 in.)

• 4090-9801: Trim plate cho hộp semi-flush mount

• 4090-9802: Trim plate cho hộp surface mount
  (Đều bằng thép mạ kẽm, có cửa sổ xem LED, kèm vít lắp đặt).
