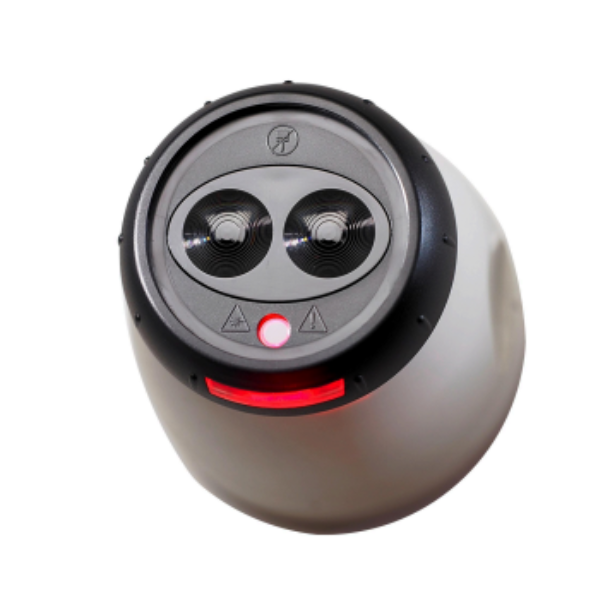

Đầu dò beam smoke Detector Head Simplex 5000-031

Đầu dò beam smoke Detector Head Simplex 5000-031

Detector Head model 5000-031 là một đầu dò khói chùm tia phản xạ (auto-aligning infrared beam smoke detector) dùng làm thiết bị bổ sung cho hệ thống beam detection như Fireray 5000 hay Simplex 4098-9019. Nó hoạt động theo nguyên lý truyền ánh sáng hồng ngoại đến prism phản xạ và nhận lại tín hiệu, từ đó phân tích để phát hiện khói trong không gian mở lớn.

Tính năng nổi bật

• Auto-Align & AutoOptimise: Cơ chế tự động căn chỉnh chùm tia trong quá trình lắp đặt và tự điều chỉnh liên tục để duy trì hiệu suất, kể cả khi có sự dịch chuyển kết cấu tòa nhà hoặc bụi bẩn gây suy giảm tín hiệu.

• Laser hỗ trợ căn chỉnh prism: Đầu cảm biến tích hợp laser giúp định vị prism nhanh và chính xác trong quá trình lắp đặt.

• Bù tín hiệu tự động (Auto Gain Control): Tự điều chỉnh tín hiệu để xử lý ảnh hưởng từ bụi bẩn tích tụ.

• Điều khiển vi xử lý thông minh: Tích hợp vi xử lý cho phép phân tích tín hiệu phản xạ, đánh giá tình trạng khói, tự động kiểm tra (electronic obscuration test), điều chỉnh ngưỡng báo cháy, thời gian báo cháy hoặc lỗi dễ dàng từ tủ điều khiển trung tâm.

• Giao tiếp địa chỉ (Addressable) qua IDNet: Tương thích với hệ thống địa chỉ IDNet, cho phép truyền tín hiệu trạng thái, nhận cấu hình từ bảng điều khiển Simplex/Fireray.

• Ứng dụng linh hoạt: Thích hợp cho nhiều môi trường rộng lớn như nhà kho, sân lớn, phòng tập gym, khu vực công cộng cần thẩm mỹ cao như trung tâm thương mại, rạp chiếu phim.

 Thông số kỹ thuật

• Phạm vi làm việc: từ 8 m (26 ft) đến 100 m (328 ft) trong phiên bản chuẩn; có thể mở rộng đến 330 ft với kinh prism dài.


• Khoảng cách từ trần: nên lắp đầu cảm biến cách trần không quá 10% chiều cao trần. Độ phát hiện ngang có thể lên đến 9.144 m mỗi bên (tổng 18 m), vùng phủ tối đa ~19.800 ft² (60 ft × 330 ft).


• Nguồn cấp: 14–36 V DC.


• Dòng tiêu thụ:

  • Chế độ chờ (low current): 5–8.5 mA @ 24 VDC

  • Chế độ cao (high current): ~37 mA @ 24 VDC (tùy số detector heads).


• Rơle cảnh báo và lỗi: riêng biệt cho mỗi đầu cảm biến, chịu tải 1 A @ 30 VDC.


• Ngưỡng báo khói: 10–60 % mức che khuất trong không khí với bước nhảy 1 % (mặc định 35 %).


• Thời gian trễ:

  • Delay to Fault / Delay to Alarm: điều chỉnh từ 2–30 giây (tăng theo giây).


• Nhiệt độ hoạt động: từ –20 °C đến +55 °C (–4 °F đến 131 °F); điều kiện UL: 0 °C đến 38 °C.


• Độ ẩm: 0–93 % RH (không ngưng tụ).


• Bước sóng quang học: 850 nm (hồng ngoại gần).


• Thời gian khởi động: tối đa 45 giây; thời gian reset: tối đa 5 giây.


• Kích thước (Đầu & Prism):

  • Đầu cảm biến: khoảng 135 mm × 134 mm × 132 mm (5 9/32 ″ × 5 5/16 ″ × 5 9/32 ″).


  • Prism phản xạ: khoảng 105 mm × 100 mm × 9.5 mm.
