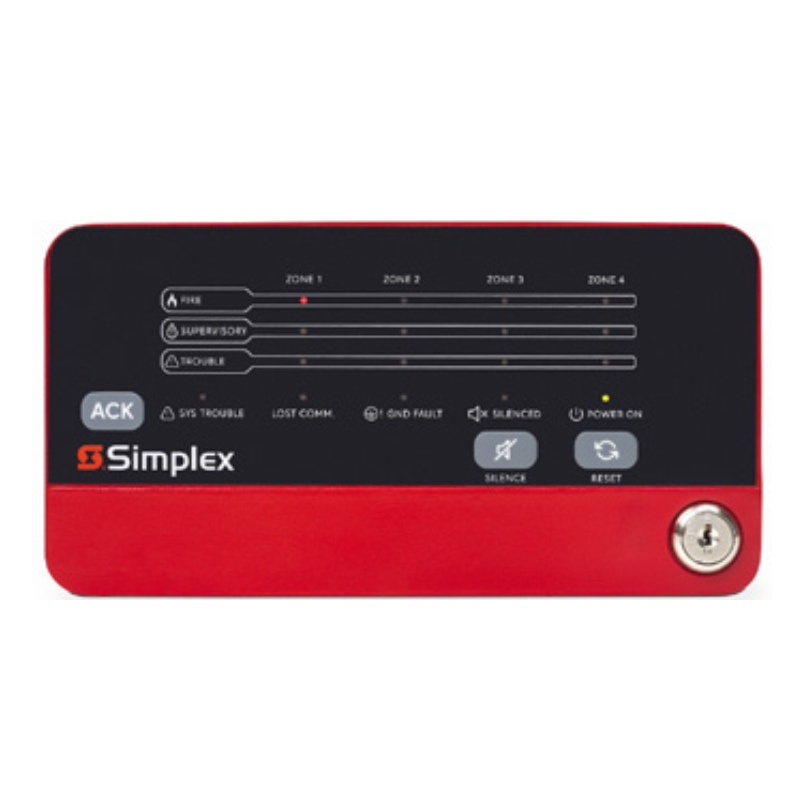

Simplex 2606-9111 - LED Annunciator cho tủ 2004

Simplex 2606-9111 LED Annunciator là bảng hiển thị phụ (Remote LED Annunciator) thuộc dòng Foundation Series, dùng để giám sát và hiển thị trạng thái hoạt động của tủ báo cháy Simplex 2004-9101 FACU từ xa.

Thiết bị cung cấp hiển thị trực quan bằng LED cho các trạng thái hệ thống như báo cháy, sự cố, giám sát…, đồng thời tích hợp còi piezo để phát cảnh báo âm thanh tại vị trí lắp đặt. Người dùng có thể cho phép hoặc khóa quyền thao tác thông qua công tắc khóa (keyswitch), đảm bảo an toàn vận hành.

Mỗi tủ 2004 hỗ trợ tối đa 02 LED annunciator 2606-9111, kết nối qua RS485 truyền thông giám sát, phù hợp lắp đặt tại phòng bảo vệ, sảnh trực, khu vực quản lý kỹ thuật.

Tính năng nổi bật

• Bảng hiển thị LED giám sát trạng thái tủ báo cháy từ xa
• Tích hợp còi piezo cảnh báo âm thanh
• Công tắc khóa (keyswitch) kiểm soát quyền thao tác
• Hỗ trợ lamp test kiểm tra nhanh tình trạng LED
• Kết nối RS485 – có giám sát đường truyền
• Địa chỉ hóa bằng DIP switch (Hard Addressing)
• Lắp đặt gắn tường, hỗ trợ hộp nổi chuyên dụng
• Thiết kế cho môi trường trong nhà, khô ráo

Thông số kỹ thuật

Tương thích Tủ báo cháy: Simplex 2004-9101 FACU

Yêu cầu phiên bản:

• Tủ 2004: Rev 1.05 trở lên
• Annunciator: Rev 1.01

Điện & truyền thông

Điện áp hoạt động:

• • Danh định: 24 VDC
  • Dải cho phép: 16 – 30 VDC

Dòng tiêu thụ @24VDC:

• Standby: 24 mA
• Alarm: 26 mA

Truyền thông: RS485, có giám sát

Số lượng tối đa: 2 annunciator / 1 tủ 2004

Điều kiện môi trường

• Nhiệt độ hoạt động: 0°C đến 49°C
• Nhiệt độ lưu trữ: -20°C đến 70°C
• Độ ẩm: ≤ 93% RH, không ngưng tụ

Kích thước

• Cao: 5 3/8 in (13.65 cm)
• Rộng: 6 7/8 in (17.46 cm)
• Sâu: 1 3/8 in (3.49 cm)

Lắp đặt & phụ kiện

• Gắn tường trực tiếp hoặc qua hộp nổi 2975-9239 (đặt mua riêng)
• Dây đồng 14–22 AWG, cặp xoắn cho RS485
• Khoảng cách truyền thông tối đa: 4000 ft (≈ 1200 m)
